木造建物内部耐震補強

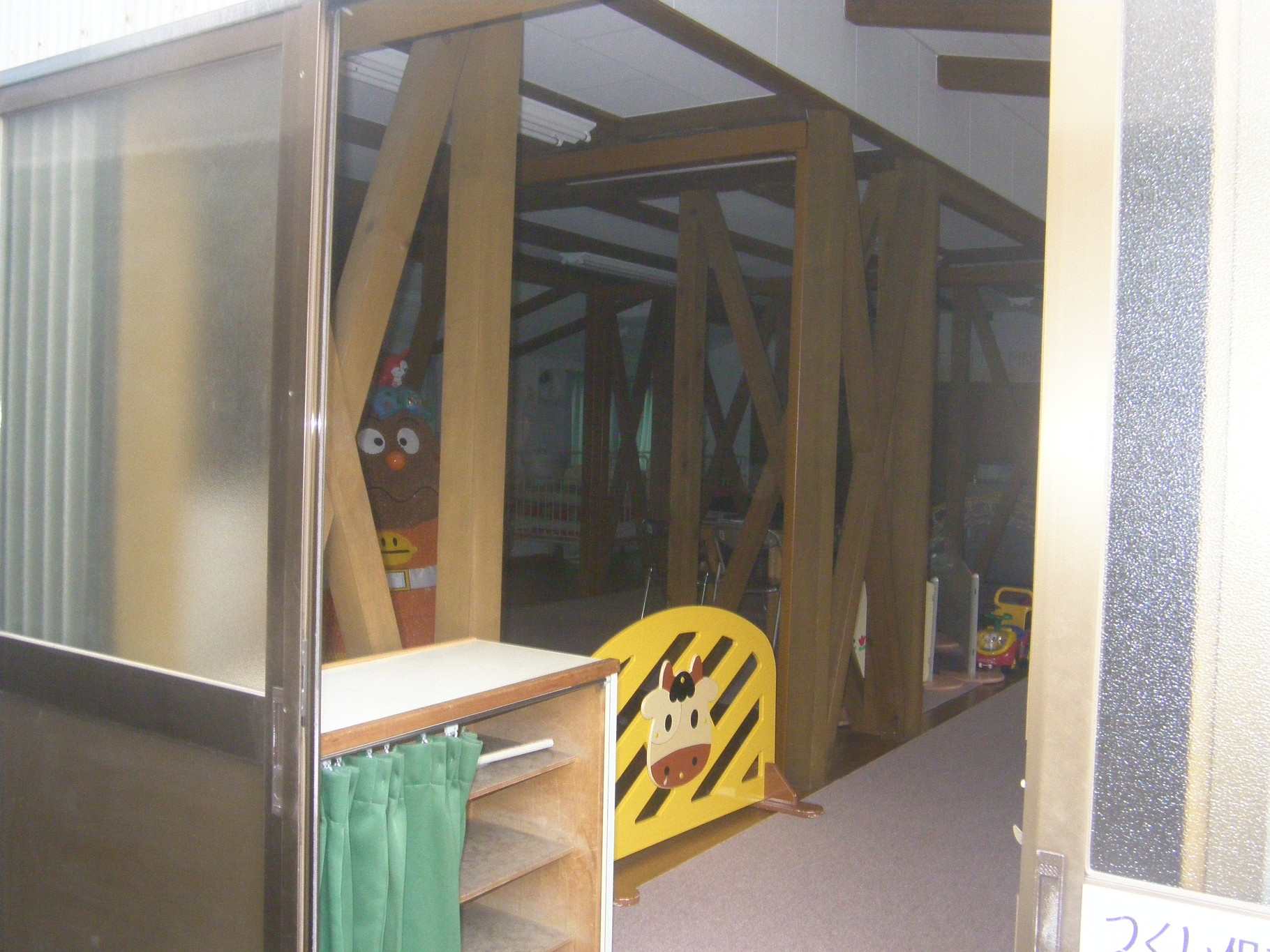

木造建物内部耐震補強:工事前
工事前

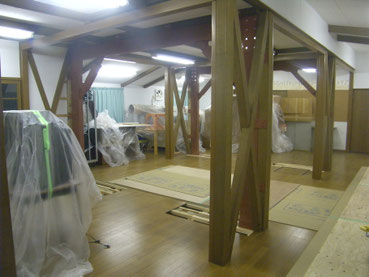

木造建物内部耐震補強:工事後
工事後

木造建物内部耐震補強

DATA

名称:木造建物内部耐震補強

施主:工務店[下請け工事]

場所:愛知県名古屋市天白区

完工:2014年2月

DRAWINGS

ダウンロード
木造建物内部耐震補強 施工図.pdf
PDFファイル 98.3 KB

PHOTOS

MEMO

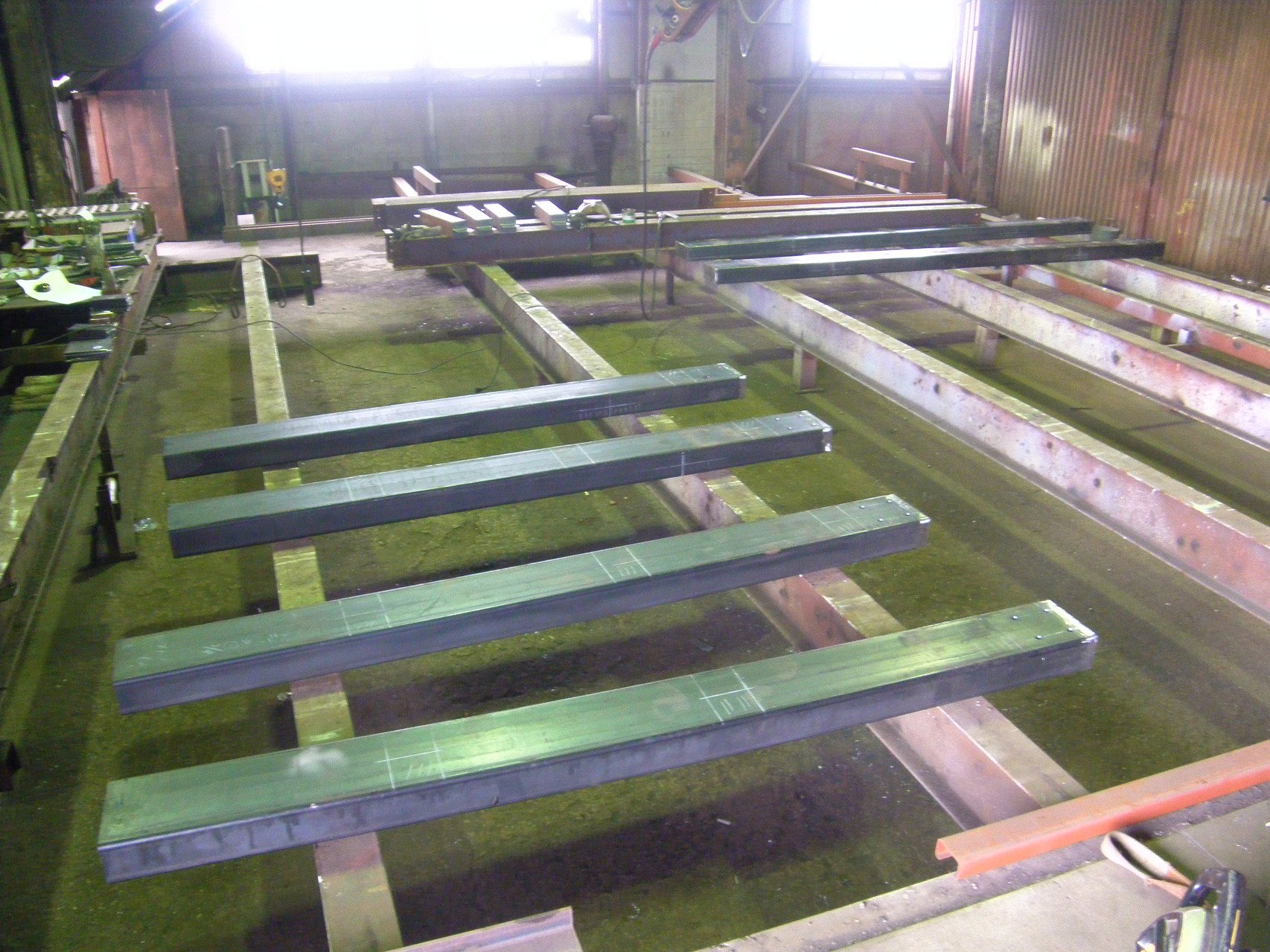

部材は角パイプの□-200x100x6[柱・梁]と□-100x100x6[筋交い]の構造で継ぎ手部分は木部はコーチボルト[M12]、基礎部分はアンカーボルト[M16]、鉄部は高力ボルト[M16]で接合しました。
